Параметры 3-х мерных изображений

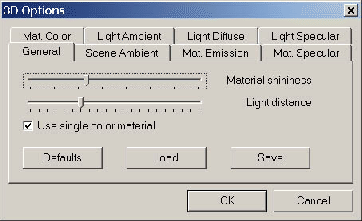

Рисунок: Параметры трехмерных изображений

При выводе 3-х мерных изображений используются функции библиотек OpenGL. Поэтому параметры трехмерных изображений (рис. D.1) отражают параметры, используемые в уравнении освещенности (lighting equation), используемом этими библиотеками. Выглядит оно следующим образом:

$$L=I^M_E+R^M_A\cdot I^S_A+\sum^n_{i=1}{(R^M_A\cdot I^{L_i}_A+R... ...{L_i}_S\cdot (\overline{N}_V\cdot \overline{N}_{L_i})^{Sh^M})}$$

Здесь

• $I^M_E$ - Интенсивность излучения материала (Mat. Emission).
• $R^M_A$ - отражающая способность материала для рассеянного света (Mat. Color).
• $R^M_D$ - отражающая способность материала для направленного света (Mat. Color).
• $R^M_S$ - отражающая способность материала для отражаемого света (Mat. Specular)
• $I^S_A$ - интенсивность собственной освещенности пространства (Scene Ambient)
• $n$ - число источников света (в нашем случае - 1, если освещение включено, и 0, если выключено, задается командой меню View/ Highlighted)
• $I^{L_i}_A$ - интенсивность рассеянного света (Light Ambient)
• $I^{L_i}_D$ - интенсивность направленного света (Light Diffuse)
• $I^{L_i}_S$ - интенсивность отражаемого света (Light Specular)
• $\overline{N}$ - вектор нормали к поверхности
• $\overline{N}_{L_i}$ - вектор направления из точки поверхности на источник света
• $\overline{N}_V$ - вектор направления из точки поверхности на наблюдателя
• $Sh^M$ - светимость материала (Material Shininess)

В нашем случае используется модель, в которой $R^M_A=R^M_D$, и этот параметр называется Material Color. Если на закладке General отмечен флаг Use single color material, то цвет материала будет браться с закладки Material Color, в противном случае - из текущей палитры в соответствии с высотой точки.

R, G и B составляющие каждого параметра можно задать как с помощью линеек прокрутки, так и с помощью диалога выбора цвета. Этот диалог появляется при нажатии левой кнопкой мыши на цветном квадрате, расположенном в правой части соответствующей закладки.

Текущие настройки можно сохранить в файл с расширением .3dopt, считать из него, или восстановить значения по умолчанию.
