Сечения

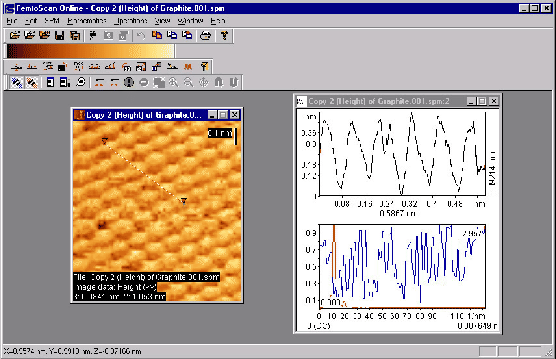

Рисунок: Построение сечений.

В режиме Section Вы можете строить сечения поверхности. Сечения рекомендуется строить на изображениях, содержащих данные о высоте (Height). Для выполнения операции нажмите левой клавишей мыши в точке, которая будет началом линии сечения, и не отпуская мышь, проведите линию сечения. После отпускания мыши будет построена линия сечения и появится окно, содержащее профиль поверхности вдоль этой линии (рис. 3.6). Если файл содержит несколько изображений, то линия сечения появится и на других изображениях.

Одновременно с сечением можно увидеть и его спектр. Для этого нажмите на сечение правой кнопкой мыши или выберите команду меню View/Options... и в появившемся окне отметьте Show Spectrum. Красным цветом в поле спектра нарисован спектр мощности, а серым -- спектр фазы.

По краям окна сечения находятся две штриховые линии, передвигая которые (с помощью левой клавиши мыши), Вы можете измерять расстояния и высоты на построенном профиле. Одновременно с перемещением этих линий на первоначальном изображении перемещаются два треугольных курсора, соответствующие положению линий. Нажав правой клавишей мыши на поле сечения, вы можете изменить режим измерения расстояний на режим измерения углов и обратно. На изображении спектра сечения Вы, с помощью таких же линий, можете получать значения мощности и фазы.

В меню View/Options... можно задавать режим построения сечений по горизонтальной и вертикальной оси. Для горизонтальной оси можно установить режим Fixed Width или Fixed Scale. В первом случае при изменении размеров окна сечения будут меняться и размеры самого сечения. Во втором случае ширину сечения изменить будет нельзя.

Для вертикальной оси сечения можно выбрать режим Auto, при этом масштаб по вертикальной оси будет выбран так, чтобы профиль полностью заполнял рамку сечения. В режиме Fixed можно указать размер вертикальной шкалы.

Точки привязки сечения можно перемещать по окну изображения поверхности, при этом автоматически изменяется содержимое окна сечения.
