Изменение разрешения изображений

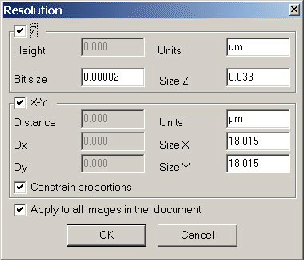

Если по каким-то причинам у изображения поверхности или кривой установлен неправильный горизонтальный или вертикальный масштаб, Вы можете исправить его. Для этого выберите команду меню View/ Resolution... . Команда доступна, если окно, с которым Вы работаете, -- изображение поверхности, гистограмма, сечение или кривая. Если команда Resolution... выполнена для поверхности, на которой нет измеренного расстояния, появится диалоговое окно, показанное на рис. 3.3(a).

Рисунок: Окна для изменения масштаба изображений поверхностей

В этом окне Вы можете указать новые единицы измерения по вертикали и горизонтали -- для этого предназначены два поля Units. В поле Size Z указывается перепад высот на поверхности.

Более подробно остановимся на поле Bit size. В формате файлов FemtoScan значения по оси Z хранятся в целых числах размером в два байта. Для перевода целых чисел в реальные значения используются коэффициенты. Если Вы открываете файл другого формата, в котором высота хранится не в двух байтах, программа при открытии преобразует данные в свой двухбайтовый формат. В поле Bit size указывается высота, соответствующая одному биту из указанных двух байт формата FemtoScan.

В полях Size X и Size Y указываются горизонтальные размеры изображения. Если отмечена опция Constrain proportions, то отношение размеров изображения по X и по Y останется каким было, в противном случае вы сможете менять размеры по этим двум осям независимо. Если отмечено Apply to all images in the document, то масштаб будет одинаково меняться на всех изображениях файла, а если эти слова не отмечены, изменения будут происходить только с выбранным изображением.

Некоторые поля в окне на рис. 3.3(a) недоступны для изменения. Они могут быть доступны, когда на поверхности измерено некоторое расстояние, или команда Resolution... выполнена для сечения, кривой или гистограммы.

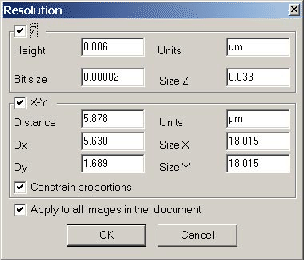

Окно, показанное на рис. 3.3(b), появилось при выполнении команды Resolution... для сечения. В этом окне в поле Height указывается высота некоторого объекта. Для сечения или кривой этим объектом будет разность высот между метками на штриховых линиях (раздел 3.5.2), для гистограммы -- разность высот между штриховыми линиями (раздел 3.7.6). В поле Distance указывается расстояние между штриховыми линиями на сечении, кривой или измеренное расстояние на поверхности (раздел 3.5.3), а в полях Dx и Dy -- x- и y-проекции этого расстояния.

Если Вы меняете только горизонтальное (вертикальное) разрешение, оставляйте неотмеченной метку Z (X-Y), чтобы избежать смены вертикального (горизонтального) разрешения.
